| 产品名称： |

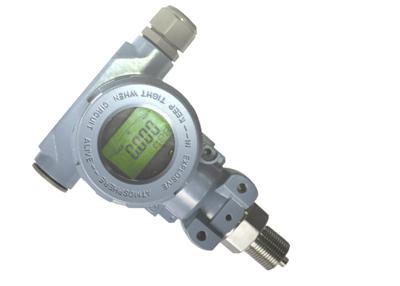

MPM486型 HART®协议智能压力变送器 |
| 产品分类： |
麦克 - 压力测量 |
| 产品型号： |
MPM486型 HART®协议智能压力变送器 |
| 产品简介： |
•4～20mA电流输出叠加HART协议数字通讯（两线制）；
•采用数字补偿及非线性修正技术；
•-10℃～80℃数字化宽温度补偿；
•具有本地、远程零点、量程调校功能；
•现场可按键操作，方便组态；
•防护等级IP65。 |
|
|
|  |  |
|
量程编码 |
02 |
03 |
07 |
08 |
09 |
10 |
12 |
13 |
14 |
15 |
17 |
18 |
19 |
20 |
|
单位 |
kPa |
MPa |
|
测量范围 |
0-20
～
0-70 |
0-30
～
0-100 |
0-60
～
0-200 |
0-100
～
0-350 |
0-200
～
0-700 |
0-0.3
～
0-1.0 |
0-0.6
～
0-2.0 |
0-1.0
～
0-3.5 |
0-2.0
～
0-7.0 |
0-3.0 ～
0-10. |
0-4.0
～
0-20 |
0-8.0
～
0-35 |
0-16
～
0-70 |
0-20
～
0-100 |
|
上限值 |
70 |
100 |
200 |
350 |
700 |
1.0 |
2.0 |
3.5 |
7.0 |
10 |
20 |
35 |
70 |
100 |
|
过范围 |
100 |
150 |
300 |
500 |
1000 |
1.5 |
3.0 |
5.0 |
10 |
15 |
30 |
52 |
100 |
110 |
所有中间量程模拟输出变送器(不过压)用基本量程扩展实现。
量程缩放最小为基本量程的1/5。
精 度：≤±0.1 %FS①②
零位温度误差：≤±0.25 %FS(全工作温度范围内)
满度温度误差：≤±0.25 %FS(全工作温度范围内)
长期稳定性： ≤±0.25 %FS/年
补偿温度： -10～80℃
工作温度：-20℃～80℃
存储温度：-40℃～85℃
供 电：(12～36) VDC
数字输出：(4～20)mADC输出叠加HART 协议数字通讯
显 示：LCD显示，两键/三键操控
阻 尼：(0～32)s
负载能力：(U-12V)/0.02Ω
绝 缘：100MΩ/50V
振 动：20g，(20～5000)Hz
冲 击：20g，11ms
膜 片：不锈钢316L/钽
压力接口：不锈钢1Cr18Ni9Ti/哈氏合金C
O形密封圈：氟橡胶
重 量：约1.7kg
①精度：基本量程下非线性、迟滞、重复性的方和根。
②在量程进行缩放的情况下，精度≤±0.25%。
| |
|
|
